传输层协议（一期）#

背景#

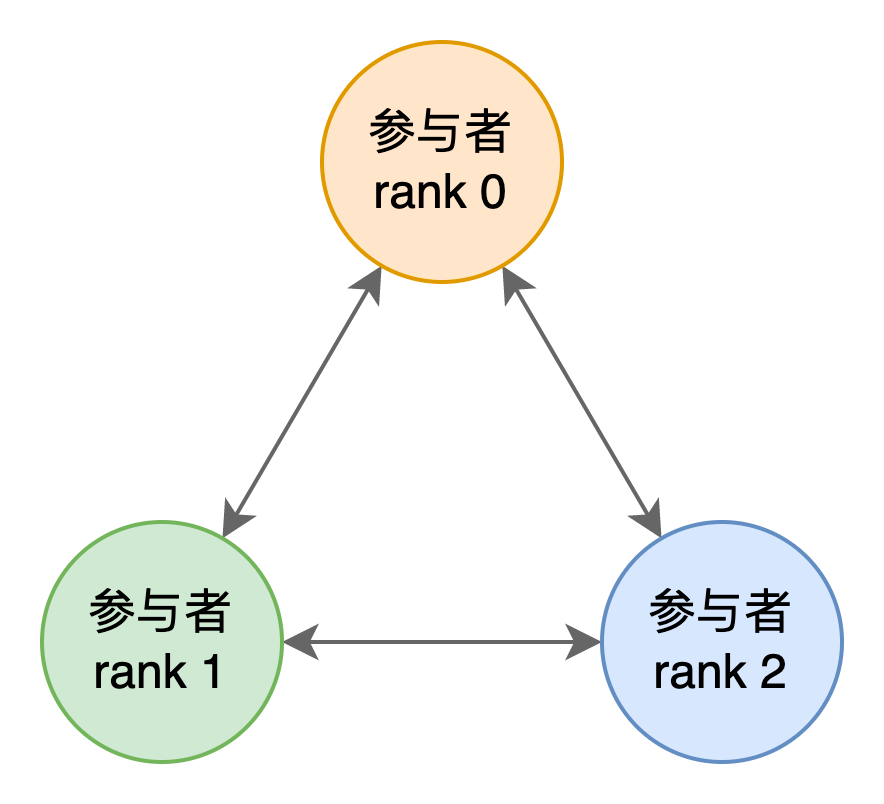

传输层定义了一组标准化接口，用于在不同隐私计算的参与者之间传递信息。

../_images/tp-bg.png

传输层协议#

接口定义#

两个参与者之间通过 gRPC 协议传输消息，消息传输的 protobuf 格式定义如下：

interconnection/link/transport.proto#
 1syntax = "proto3";
 2
 3import "interconnection/common/header.proto";
 4
 5package org.interconnection.link;
 6
 7option cc_generic_services = true;
 8
 9service ReceiverService {
10  // push the data to receiver's local database. 信息传输 RPC 接口
11  rpc Push(PushRequest) returns (PushResponse);
12}
13
14enum TransType {
15  MONO = 0;  // Full transfer mode. 全量传送模式
16  CHUNKED = 1;  // Chunked transfer mode. 分块传送模式
17}
18
19message ChunkInfo {
20  uint64 message_length = 1;  // total message length. 数据总大小
21  uint64 chunk_offset = 2;  // chunk offset. 当前分块的偏移量
22}
23
24message PushRequest {
25  // sender's rank. 发送者的 rank
26  uint64 sender_rank = 1;
27  // key of the message. 消息唯一 ID
28  string key = 2;
29  // value of the message. 消息体
30  bytes value = 3;
31  // transfer mode. 传输模式：全量或分块
32  TransType trans_type = 4;
33  // chunk meta. 消息大小
34  ChunkInfo chunk_info = 5;
35}
36
37message PushResponse {
38  ResponseHeader header = 1;
39}

其中关于 ResponseHeader 定义如下：

interconnection/common/header.proto#
 1syntax = "proto3";
 2
 3package org.interconnection;
 4
 5// 31100xxx is the white box interconnection code segment
 6// 31100xxx 为引擎白盒互联互通号段
 7enum ErrorCode {
 8  OK = 0;
 9
10  GENERIC_ERROR = 31100000;
11  UNEXPECTED_ERROR = 31100001;
12  NETWORK_ERROR = 31100002;
13
14  INVALID_REQUEST = 31100100;
15  INVALID_RESOURCE = 31100101;
16
17  HANDSHAKE_REFUSED = 31100200;
18  UNSUPPORTED_VERSION = 31100201;
19  UNSUPPORTED_ALGO = 31100202;
20  UNSUPPORTED_PARAMS = 31100203;
21}
22
23message ResponseHeader {
24  int32 error_code = 1;
25  string error_msg = 2;
26}

接口说明：

  1. 传输层所有消息收发都通过唯一接口 rpc Push(PushRequest) returns (PushResponse) 完成。

  2. 一个通信组的每一个成员拥有一个唯一编号（rank），编号为自然数，从0开始，成员的编号必须连续，成员具体编号在初始化阶段由外部指定。举例：一个三方隐私计算任务中成员编号分别为 0、1、2。

  3. 消息传送支持全量传送（TransType::MONO）和分块传送（TransType::CHUNKED）两种模式，使用哪种传输模式由发送者决定，分块传输模式下每一个切块的大小亦由发送方决定。

  4. 每一个消息拥有一个全局唯一的 key，key 的生成方式见下文。对于分块传输模式，同一个消息体（Message）切块后每一块的 key 相同。

握手协议#

握手协议用于初始化通信组，整个协议在全生命周期只执行一次。 握手协议 message key 命名规则： connect_{self_rank_id}，举例：connect_0，connect_1，connect_2

握手协议流程

每一个参与者执行以下流程：

1For i in 0..word_size:
2  if i == self_rank:
3    continue
4  Async send to rank i: {key: connect_{self_rank}, value: ""}
5
6For i in 0..word_size:
7  if i == self_rank:
8    continue
9  Recv on key connect_{i}

握手协议分为两部分：第一部分向其它参与者广播自己的存在性，即向他人发送 connect_{self_rank} 消息；第二部分检查他人的存在性，即依次检查 connect_{rank} 消息已经收到。

信道#

信道是一个逻辑概念，用于区分通信的上下文。每一个信道有一个全局唯一名称，命名规则为：\w+，即信号名称由字母、数字、下划线组成。信道的名字由通信组双方约定，在初始化阶段由用户传入。

信道唯一的作用就是影响 message key 的生成，信道名称会作为 message key 一部分，因此，不同信道中的消息一定不会有相同的 key，因此不同信道的消息在逻辑上不会混淆。

子信道#

当上层算法需要多个信道时，我们统一把第一个信道称为主信道，其它信道称为子信道。子信道的命名规则为：主信道名称-子信道编号，举例：假设主信道名称为 root，则 0 号子信道名称为 root-0，1 号子信道名称为 root-1，以此类推。

P2P 通信#

P2P 通信允许在任意两个参与者之间发送信息。P2P 通信 key 的命名规则为：{信道名称}:P2P-{计数器}:{发送者 RANK}->{接收者 RANK}，其中每一个信道、每一对 <sender，receiver> 都有一个独立的计数器。

举例，假设信道名称为 root，以下消息依次发送：

1Rank 0 → 1 发送消息，key 为：root:P2P-0:0->1
2Rank 1 → 0 发送消息，key 为：root:P2P-0:1->0
3Rank 0 → 2 发送消息，key 为：root:P2P-0:0->2
4Rank 0 → 1 发送消息，key 为：root:P2P-1:0->1

Scatter#

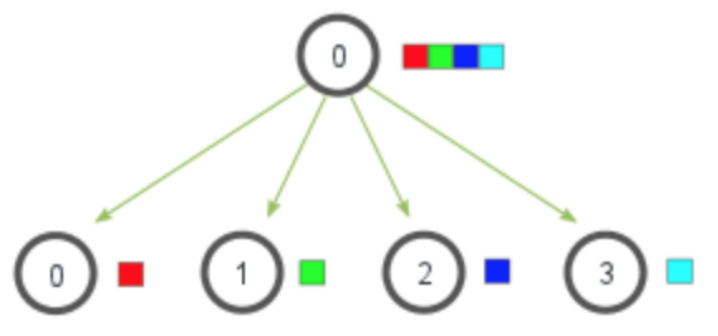

Scatter 用于把某一方的数据切分后发送给所有其它方，如下图所示：

../_images/tp-scatter.png

Scatter 操作所有参与方使用相同的 key 通信，key 命名规则为：{信道名称}:{信道全局计数器}:SCATTER，此处的计数器每一个信道有且只有一个，在信道内是全局的，是除 P2P 通信之外所有通信算法共享的。也就是说每一个信道会维护两类计数器，一类是 P2P 通信用的计数器，另一类就是这个全局计数器。

举例，假设 rank 0 要 scatter 数据，则协议流程如下：

 1时间点1：RANK 0 Scatter
 2RANK 0 构建 PushRequest 发送给 RANK 1，其中 key 为 root:0:SCATTER
 3RANK 0 构建 PushRequest 发送给 RANK 2，其中 key 为 root:0:SCATTER
 4RANK 0 构建 PushRequest 发送给 RANK 3，其中 key 为 root:0:SCATTER
 5RANK 1 接收 key 为 root:0:SCATTER 的数据
 6RANK 2 接收 key 为 root:0:SCATTER 的数据
 7RANK 3 接收 key 为 root:0:SCATTER 的数据
 8
 9时间点2：RANK 1 Scatter
10RANK 1 构建 PushRequest 发送给 RANK 0，其中 key 为 root:1:SCATTER
11RANK 1 构建 PushRequest 发送给 RANK 2，其中 key 为 root:1:SCATTER
12RANK 1 构建 PushRequest 发送给 RANK 3，其中 key 为 root:1:SCATTER
13RANK 0 接收 key 为 root:1:SCATTER 的数据
14RANK 2 接收 key 为 root:1:SCATTER 的数据
15RANK 3 接收 key 为 root:1:SCATTER 的数据

Gather#

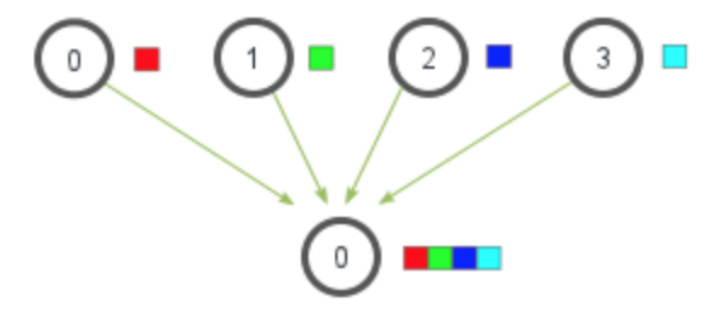

Gather 的作用正好与 Scatter 相反，用于将数据汇集到一方，如下图：

../_images/tp-gather.png

Gather 通信 Key 的命名规则为：{信道名称}:{信道全局计数器}:GATHER，此处的信道全局计数器与 Scatter 中的计数器是同一个。

1时间点1：RANK 0 Gather
2RANK 1 构建 PushRequest 发送给 RANK 0，其中 key 为 root:2:GATHER
3RANK 2 构建 PushRequest 发送给 RANK 0，其中 key 为 root:2:GATHER
4RANK 3 构建 PushRequest 发送给 RANK 0，其中 key 为 root:2:GATHER
5RANK 0 接收 来自 RANK 1 的 key 为 root:2:GATHER 的数据
6RANK 0 接收 来自 RANK 2 的 key 为 root:2:GATHER 的数据
7RANK 0 接收 来自 RANK 3 的 key 为 root:2:GATHER 的数据

其它算法#

以上为传输层互联互通一期标准协议，以下接口协议将在二期标准中定义。

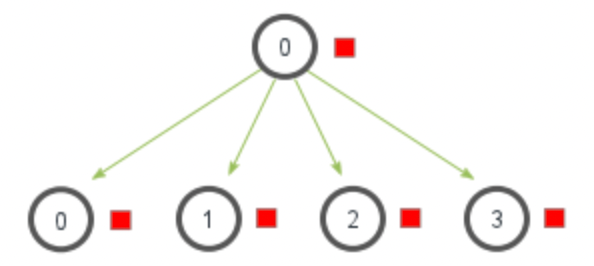

广播：Bcast

../_images/tp-bcast.png

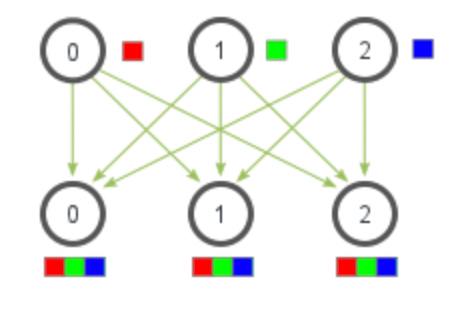

全局收集：Allgather

../_images/tp-allgather.png

路障同步：Barrier

../_images/tp-barrier.png
